青島政田工業科技氣動橫截鋸產品結構及特點

氣動橫截鋸為滿足客戶以在木材加工過程中需求一種高速橫截鋸的要求，開發的一種簡單實用的木材橫截鋸，工效率高的特點，操作簡單方便，廣泛應用于各大木工家具廠家，深受用戶認可。主要用于木材加工生產中的橫截，它具有安全、快捷和方便等特點，在木材加工企業可廣泛使用。
氣動橫截鋸的特點在于其安全性，如果鋸罩在沒有下降的情況下鋸片不會升起;鋸片在沒有下降時鋸罩不會開啟，這樣就提高了操作者的安全性。
氣動橫截鋸總體結構及工作原理
1）定長裝置：加工件長度定位器；
2）出料架：加工件承接臺；
3）電氣系統：三相380V電源；
4）氣動系統：要求具有壓力5kg/cm2的穩定氣源；
5）鋸上升位行程開關：限制鋸軸的上升距離，通過調整擺桿位置控制加工不同規格時鋸軸上升的距離，同時避免鋸軸與工作臺相碰。
6）上料托架：
7）除塵口：排除鋸削和粉塵。上下除塵口直徑100毫米。
8）鋸罩限高手柄:它的主要作用時根據工件的厚度來確定鋸罩升起的高度，縮短操作時間提高效率。
9）擺架：氣缸支持擺架帶動鋸軸和鋸片上升，上升的距離由限位行程開關限制，避免與工臺相碰。
10）鋸罩壓板：它既是安全護罩又是工件壓板，當它沒有壓到或壓實工件時鋸片不會升起。
11）副鋸罩：與主鋸罩聯動，起到安全防護作用。

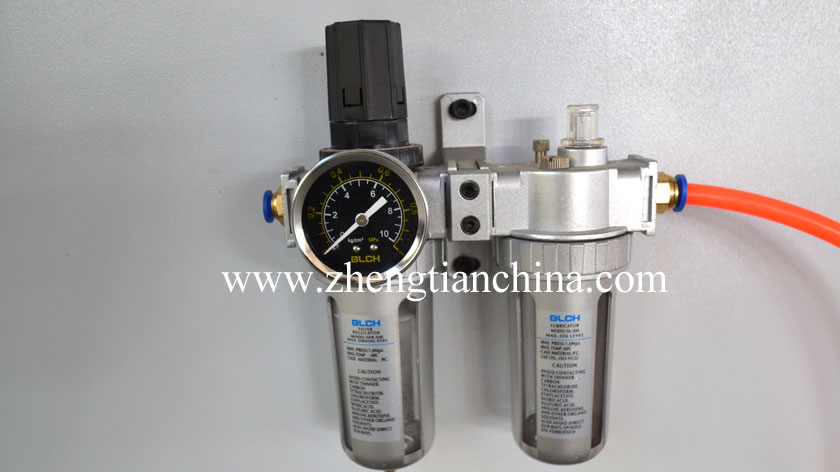

12）氣動系統：氣動系統是氣動橫截鋸正常工作的重要保證，用戶需要提供以穩定的氣源，氣源壓力必須保證在6kg/cm2以上，如果氣源離本機太遠請在機床旁邊加裝一儲氣罐以保證機床在工作時壓力穩定。壓力不穩定時，工作時通過電磁換向閥使氣缸帶動鋸片升降以完成切割。不同規格的工件需要不同的升起速度，可通過調節氣缸頂部的節流閥來實現。氣缸底部的節流閥用于調整氣缸下降速度。

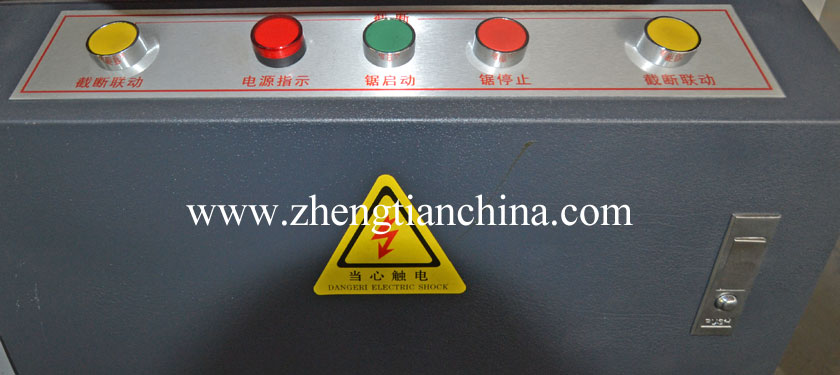

13）電器系統：氣動橫截鋸使用三相380V標準電源，使用時用戶只需將電源線中的三顆三相線與機床給出的三顆線相接即可。本機床電氣系統裝有相序保護器，來確保主軸電機的旋轉方向正確（電機旋向是從電機軸端看為逆時針）。如果電源線接入后電源指示燈不亮，請將三顆線中的兩顆相調即可，同時做好連接部位的安全防護。
